    研制一个能被大家广泛使用的自助式多功能视力检查仪研制一种不指标，方便地让人们在学校、医院和家庭等多种场合自己检测自己的视力，无需他人帮助。同时，自助式多功能视力检查仪可用于医院眼科的视力初查，替代目前的灯箱式视力检查表，不护士的帮助，可节省医院宝贵的人力资源。


视力检测仪多功能自助式

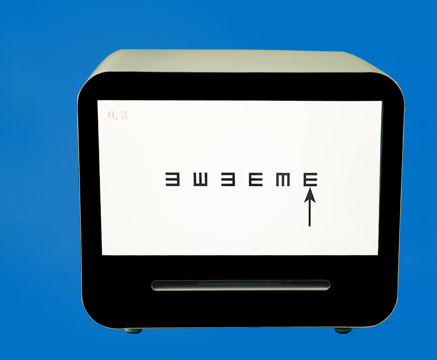

    近视是一种常见的眼病，给我们的生活、学习和工作带来很大的不方便。我们研制的自助式多功能视力检查仪可实现了精度较高、全程自动化的视力、散光和色觉等视力指标测量；视力检查仪采用随机、单个视标显示法，有效的排除了视觉拥挤以及背诵视力表的可能，最大限度地排除人为猜测与输入错误的干扰；采用语音和无线操作手柄，方便测试人的操作。利用这个仪器，可以方便人们进行视力测量，为人们的眼保健及临床诊断提供重要信息同时，自助式多功能视力检查仪可用于医院眼科的视力初查，不用护士的帮助，可节省人力。

    1 项目研究内容

    本研究是以现阶段中国近视人数越来越多的现象为背景，研制一种让人能更加方便准确的检查自己视力情况的产品。如图 1 所示，该产品主要有主机和无线操作手柄组成，主机包括单片机、LCD显示屏、距离测量和环境光强测量相关的传感器和电路、无线通讯模块、供电电源电路，无线操作手柄内部包括单片机语、键盘和语音播放模块。

    主要的工作过程如下：通过距离检测和语音引导使用者站在LCD 屏幕前方的合适位置后，视力检查仪屏幕上开始随机出现不同方向的视力检测符，使用者通过遥控器上的按键对屏幕上的“E”方向进行选择，并通过无线模块反馈到主机，检测完后会在屏幕上显示出使用者的视力测试结果。

    研究工作将紧紧围绕产品功能展开，主要研究内容包括：

    （1）单片机程序开发和自助式视力、散光、色觉等指标检测方法的设计。利用单片机驱动 LCD 显示屏，显示视力、散光和色觉检查需要的图形，采用无线按键和语音提示，来取代需要他人辅助的视力指标检测。还包括 LCD 显示屏的驱动和背光调节技术。

    （2）设计和调试距离测量电路。视力检查仪设备可根据不同的场地大小限制进行主机和测试人之间的距离调整，在遥控器上设置 5m、3m、2m 的多种检测档位，通过红外检测使用者与 LCD 屏幕之间的距离来判断是否可以开始进行视力检测。在不同的检测档位下，机器会调整相同视力等级所对应出现的视力检测符“E”的大小，确保检测结果的准确性。
