    现有视力表测定视力的方法是由检查者指定某一视标，让受检者判别视标开口方向，受检者所能正确判别开口方向的最小视标所相应的视力即为受检者的视力。这种传统的视力检查方法必须在检查者参与的情况下才能进行，在受检人数较多，特别是普查时，检查人员的劳动强度较大。



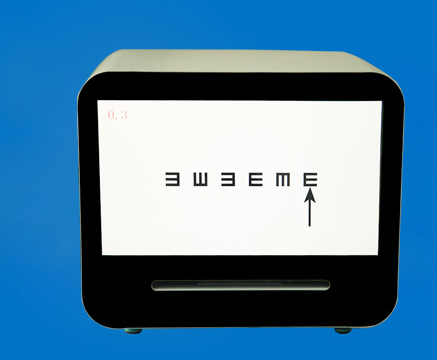

    本实用新型的目的是提供一种自动测定视力的仪器。使用该仪器，受检者可以利用视力表自我测定视力。测定时，视标的指定，自检者视标方向判别正确与否，视标换行，视力的确定等均由仪器自动控制，自检者的视力最后由数码管显示。

    本实用新型的特征是它由视标面、控制电路、显示电路及键盘组成。视标面的特征是将视力表印刷在有机玻璃板或其他乳白色塑料板上，每个视标的下方装有指示灯，指示灯的开与关的状态由控制电路控制。某一视标下的指示灯开亮，即提示自检者应判别该视标开口方向。指示灯可由高亮度的发光二极管组成。键盘的特征是它由四个视标方向判别键、视标换行键和复位键组成。四个视标方向判别键判别视标的四种可能的开口方向，其特征是四个键的安装与拟判定的视标开口方向相一致，即四个键按上、下、左、右四个方向安装，分别对应于视标开口方向向上、向下、向左和向右。如果自检者判定指示灯所指示的视标开口方向向上，他(她)就应按上方的键，控制电路即将键入信号与视标实际开口方向进行对照以确定自检者的判定是否正确。自检者判定视标开口方向朝其他方向时，应按其他相应的键。这种键盘设计便于自检者目光不离开视力表的情况下根据自己的判别由手指的触觉寻找拟按下的键。换行键和复位键安装在四个视标方向判别键的上方。换行键用以手控方式对视标换行，复位键用以对控制电路复位至4.0行(视力为4.0所对应的行)。按换行键一次，提供自检者判别的视标增加一个等级，按复位键一次电路复位至4.0行，同时按换行键和复位键，视标减一等级。控制电路用以确定视标供自检者判别，对自检者判别正确与否进行鉴别，最后确定自检者的视力。显示电路用以显示测定过程中待测视标所在行的视力以及最后确定的视力。控制电路可由单片微机或程控电路组成。



    本实用新型的优点是受检者可以进行视力自动测定，无需检查者参与。视力测定客观准确，实现了视力的自动测定。

    图1为本实用新型的结构图。图中(1)为视标面，(2)为键盘，(3)为控制电路，(4)为显示电路。按键盘复位键后，控制电路使视标面上与视力4.0相应的视标下方的指示灯发光，显示电路显示4.0。电路进入等待自检者判别视标方向的状态。自检者判定视标方向后，将自己的判断通过键盘按钮键入，控制电路对此信息进行鉴别，若自检者视标方向判别正确，控制电路使高一等级视力的某一视标下方的指示灯发光，再供自检者判别。三次判别正确，供判别的视标升一等级，判别错误降一等级，直至确定能正确判定开口方向的最小视标，其所相应的视力即为自检者的视力，其数值由显示电路显示。提示4.0视力的视标时，自检者如需直接试行判别较高等级的视标，可按键盘上的换行键。图2为视标面(1)的结构图，图中画出了部份视标，图中(5)为视标，(6)为在每个视标下方安装的指示灯。某一指示灯发光时，就提示要自检者判别指示灯上方视标的开口方向。视标面上每一视标下方都开有小孔，指示灯嵌入每一小孔内。图3为键盘(2)的俯视图，图中(7)为复位键，(8)为换行键，这两个键安装在键盘的顶部。(9)、(10)、(11)和(12)为四个视标方向判别键，安装在上、下、左、右四个方位，分别对应于四种不同方向的视标。上方的按键(9)对应于判别视标开口方向向上，左方的按键(10)对应于判别视标开口方向向左，右方和下方的按键(11)和(12)分别对应于判别视标开口方向向右和向下。(9)、(10)、(11)和(12)四个键上分别印刷有该键所代表的不同开口方向的视标。四个键围成的中间部份有一个下凹的方格，图3中(13)为下凹部份。控制电路由微机或程控电路构成，显示电路由数码管和驱动电路组成。

    本实用新型的最佳实施例视标面由PVC板制成，其上印刷标准对数视力表。每一视标下开1至6个直径3毫米的小孔，嵌以高亮度的发光二极管。发光管不发光时为乳白色，和PVC板的颜色相近，通电时发红光。4.9以下的各行视标，每一视标下方安装一只发光管，4.8至4.3行间每一视标下方安装二只发光管，4.2至4.1行间的每一视标下安装四只发光管，4.0行视标下方安装六只发光管。键盘尺寸为60×80毫米。图4为发光管矩阵的结构图，其接线由相应的视力表视标开口方向的分布所决定。图5为与图4相对应的视标开口方向分布图。自动检测的控制由8031单片微机实现。
