电子视力检测仪的信号输出设备

    电子视力检测仪的信号输出设备

    检测视力已成为当今各类体检中不可缺少的一个重要项目。目前检测视力广泛使用的印刷视力表已沿用多年，印刷视力表存在的最大弱点，就是视标方向的排列是具有规律性，视力不好的人可以掌握这种规律性，把视力表背下来，使测试结果不够真实。


    2.选择视标。

    选择视标实质上就是选择EPROM芯片19中的页。视标变换地址发生器14的输出控制着EPROM芯片19的高位地址线。

    由键盘8输出的视标选择脉冲决定视标变换地址发生器14中计数器的值从而实现对EPROM芯片19中页的选择。



    3.随机决定视标方向的排列。

    决定视标方向排列就是选择EPROM芯片19一个页中的一个域。随机地址发生器15的输出是EPROM芯片19的次高位地址线，即紧靠视标变换地址发生器14所控制的EPROM芯片19地址线的若干根。

    随机地址发生器15中的计数器决定EPROM芯片19若干根次高地址线的取值，即决定着随机地址发生器15的输出值。而该计数器在加电后的初值是一个随机值，此后键盘8每送来一个视标方向排列变换脉冲，即和主振荡器送来的一个脉冲共同修改该计数器的计数值，从而随机的选择EPROM芯片19中的一个域。

    4.控制对EPROM芯片19的扫描时间。



    在荧光屏上形成EPROM芯片19中视标图形的放大的影像的办法就是延长对EPROM芯片19的扫描时间，即所谓“空域上的放大就是时间上的延长”。

    由键盘8发出的视标放大(或缩小)脉冲，与主振荡器1的输出及512分频3的输出，共同形成行可控分频器6的输入。行可控分频器6的输出，一路与512分频3的输出，及512分频3的输出经行定位4的输出，共同构成行、地址扫描发生器17的输入，决定对EPROM芯片19的扫描时间，即最低地址线有效电平的保持时间;另一路和512分频3的输出共同构成移位寄存器控制器20的输入;再一路和移位寄存器控制器20的输出共同完成对移位寄存器23的控制。

    移位寄存器23的作用是将来自EPROM芯片19的8位并行数据转变为串行的电平信号，经视标闪烁18在全电视合成22合成全电视信号。

    由键盘8发出的视标放大(或缩小)脉冲，同时与512分频3的输出，及256分频9的输出共同构成场可控分频器7的输入。场可控分频器7的输出与256分频9的输出经场定位11的输出，构成列地址扫描发生器16的输入，决定对EPROM芯片19的列扫描时间，即次低地址线有效电平的保持时间。

    在上述过程中，来自键盘8的视标放大(或缩小)脉冲，既控制了对集成电路芯片EPROM芯片19的扫描时间，又控制了EPROM芯片19输出到移位寄存器23后的并行数据到串行数据的转换，使二者取得和谐的同步。

    5.视标闪烁及闪烁频率。

    由键盘8发出的视标闪烁脉冲和256分频9的输出，移位寄存器23的输出，共同构成视标闪烁18的输入，决定视标是否闪烁和闪烁频率。

    所谓视标闪烁，实质上就是移位寄存器23的输出是否参加全电视信号合成。如果不参加全电视信号合成，全电视信号中就没有了视标信号，荧光屏上也就不会出现视标。

    6.游标及游标控制。

    游标发生器5由两个单稳态电路构成。第一个单稳态电路由行同步信号，即512分频3的输出触发，其定时时间由一个可变电位器控制。游标控制器2就是该可变电位器。游标控制器2控制第一个单稳态电路的定时时间，从而实现游标的左右移动。

    游标发生器5的输出在荧光屏上是一个纵向的长条，但它和256分频9的输出构成场限幅10的输出。场限幅10的输出在荧光屏上成为一个方形的游标。而场限幅10的输出经游标闪烁13到达荧光屏时，即以一定的频率闪烁。

    7.全电视信号合成。

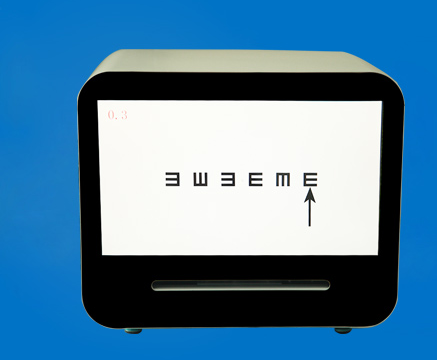

    视标闪烁18的输出，游标闪烁13的输出，和同步信号合成12的输出在全电视信号合成22合成全电视信号送电视25，在荧光屏上形成标准的视标图形。

    8.视力记录和工作显示。

    由键盘8发出的视标放大(或缩小)信号，由键盘8发出的视标闪烁及闪烁频率信号，都同时送视力记录及工作显示21，显示出当前的视力记录及测试仪工作情况。

    9.电源。

    测试仪的电源由电源24供给。
