　　目前，普遍使用字表检测视力，检测过程一般为由医护人员指定一系列视标符号，根据被测人反应的正误，判断被测人的视力，在普查等检测对象很多的情形时，医护人员劳动强度大，且易发生误差。

　　实用新型内容本实用新型的目的是解决上述问题而提供一种结构简单，操作方便，劳动强度低，检测精度高的电子视力检测仪装置。本实用新型解决上述技术问题所采用的技术方案是包含发射电路和接收电路两部分，发射电路部分由键盘电路，第一微处理器Ul和无线发射电路组成，其中键盘电路的端口与第一微处理器Ul的I/O口相连，第一微处理器Ul的串口与无线发射电路的输入端相连；接收电路部分由无线接收电路，第二微处理器U2和显示电路组成，其中无线接收电路的输出端与第二微处理器U2的串口相连，第二微处理器U2的I/O口与显示电路的数据端和控制端相连。上述的键盘电路由16个排列成4行4列矩阵的按键构成，键盘电路的引出线与第一微处理器U189c55的P10-P17端口相连；晶体管Ql与晶振CY组成载频振荡器，第一微处理器U189c55输出的串行数据经电容Cl耦合再经过变压器Tl、电感Li、电阻Rl加至晶体管Ql的发射极进行调制，形成的高频调制波由电容C2和变压器T2初级组成的谐振回路选频后，经电感L2，再由天线向外发射；天线接收到发射的信号，经由电感L3、电容C3和变压器T3次级组成的谐振回路选频、晶体管Q2放大后从电容C4耦合至第二微处理器U289c55的串行数据接收端；显示电路采用的液晶模块LCD是128X64点阵的汉字图形液晶显示模块，可显示汉字及图形，该IXD模块采用并行方式连接第二微处理器U2，液晶显示模块的控制端与第二微处理器U2的P10-P15端口相连，液晶显示模块的数据端与第二微处理器U2的P20-P27端口相连。与现有技术相比，本实用新型取得了以下的技术效果1、此实用新型结构简单，简单方便，可靠性好和价格适中易于普及等优点，可降低医护人员劳动强度，确保电子视力检测仪客观性和准确性，从而帮助医院提高服务品质。



　　图1为本实用新型的工作原理图；图2为本实用新型的发射电路图；图3为本实用新型的接收电路图。其中1-键盘电路、2-第一微处理器Ul、3_无线发射电路、4-无线接收电路、5-第二微处理器U2、6-显示电路。

　　具体实施方式

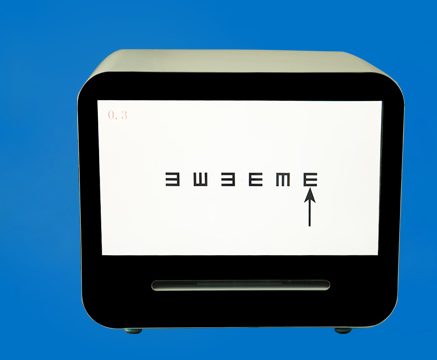

　　以下结合附图进一步说明本实用新型的实施例。实施例1参见图1，一种电子视力检测仪装置，包含发射电路和接收电路两部分，发射电路部分由键盘电路1，第一微处理器Ul2和无线发射电路3组成，其中键盘电路的端口与第一微处理器Ul的I/O口相连，第一微处理器Ul的串口与无线发射电路的输入端相连；接收电路部分由无线接收电路4，第二微处理器U25和显示电路6组成，其中无线接收电路的输出端与第二微处理器U2的串口相连，第二微处理器U2的I/O口与显示电路的数据端和控制端相连。参见图2-3，本实用新型的电路原理图，所述的键盘电路由16个排列成4行4列矩阵的按键构成，键盘电路的引出线与第一微处理器Ul89C55的P10-P17端口相连；晶体管Ql与晶振CY组成载频振荡器，第一微处理器Ul89c55输出的串行数据经电容Cl耦合再经过变压器Tl、电感Li、电阻Rl加至晶体管Ql的发射极进行调制，形成的高频调制波由电容C2和变压器T2初级组成的谐振回路选频后，经电感L2，再由天线向外发射；天线接收到发射的信号，经由电感L3、电容C3和变压器T3次级组成的谐振回路选频、晶体管Q2放大后从电容C4耦合至第二微处理器U289c55的串行数据接收端；显示电路采用的液晶模块IXD是128X64点阵的汉字图形液晶显示模块，可显示汉字及图形，该IXD模块采用并行方式连接第二微处理器U2，液晶显示模块的控制端与第二微处理器U2的P10-P15端口相连，液晶显示模块的数据端与第二微处理器U2的P20-P27端口相连。检测视力时，本装置的接收电路部分置放于离被测人一定距离的合适位置，在接收电路中的微处理器控制下，显示屏显示适当视标符号。被测人手执本装置的发射电路，根据观察到的视标方向，按动相应的方向按键，输入到发射部分的的第一微处理器U1，第一微处理器Ul把被测人输入的信息予以编码处理后由串口输出至无线发射电路，最后无线发送出去。本装置的接收电路部分中无线接收电路把接收到的被测人反应信息传送到接收部分的第二微处理器U2的串口，第二微处理器U2先把该信息予以解码处理，再根据被测人对一系列视标反应的正误来判断被测人的视力，检测结束后在显示屏显示结果。整个检测过程不需要医护人员干预，本装置完全自动地测量视力，起了指点视标，判断反应正误，“智能”检测视力的作用。本实用新型的保护范围并不限于上述的实施例，显然，本领域的技术人员可以对本实用新型进行各种改动和变形而不脱离本实用新型的范围和精神。倘若这些改动和变形属于本实用新型权利要求及其等同技术的范围内，则本实用新型的意图也包含这些改动和变形在内。

　　权利要求一种电子视力检测仪装置，包含发射电路和接收电路两部分，其特征在于发射电路部分由键盘电路(1)，第一微处理器U1(2)和无线发射电路(3)组成，其中键盘电路的端口与第一微处理器U1的I/O口相连，第一微处理器U1的串口与无线发射电路的输入端相连；接收电路部分由无线接收电路(4)，第二微处理器U2(5)和显示电路(6)组成，其中无线接收电路的输出端与第二微处理器U2的串口相连，第二微处理器U2的I/O口与显示电路的数据端和控制端相连。



　　2.据权利要求1所述的电子视力检测仪装置，其特征在于所述的键盘电路由16个排列成4行4列矩阵的按键构成，键盘电路的引出线与第一微处理器Ul89c55的P10-P17端口相连；晶体管Ql与晶振CY组成载频振荡器，第一微处理器Ul89c55输出的串行数据经电容Cl耦合再经过变压器Tl、电感Ll、电阻Rl加至晶体管Ql的发射极进行调制，形成的高频调制波由电容C2和变压器T2初级组成的谐振回路选频后，经电感L2，再由天线向外发射；天线接收到发射的信号，经由电感L3、电容C3和变压器T3次级组成的谐振回路选频、晶体管Q2放大后从电容C4耦合至第二微处理器U289c55的串行数据接收端；显示电路采用的液晶模块IXD是128X64点阵的汉字图形液晶显示模块，可显示汉字及图形，该IXD模块采用并行方式连接第二微处理器U2，液晶显示模块的控制端与第二微处理器U2的P10-P15端口相连，液晶显示模块的数据端与第二微处理器U2的P20-P27端口相连。

　　专利摘要本实用新型涉及一种电子视力检测仪装置，包含发射电路和接收电路两部分，发射电路部分由键盘电路，第一微处理器U1和无线发射电路组成，其中键盘电路的端口与第一微处理器U1的I/O口相连，第一微处理器U1的串口与无线发射电路的输入端相连；接收电路部分由无线接收电路，第二微处理器U2和显示电路组成，其中无线接收电路的输出端与第二微处理器U2的串口相连，第二微处理器U2的I/O口与显示电路的数据端和控制端相连。本实用新型结构简单，操作方便，劳动强度低，检测精度高。
