　　电子视力检测仪视力是指视觉系统对影像的分辨能力, 我国利用国际视力表和标准对数视力表的检测方法对视力进行测试。但传统的视力检测方法在使用时并不方便, 而当前市场上的视力检测仪器价格昂贵、操作复杂也不利于视力检测的顺利实现。因此, 设计一款价格低廉、操作方便的自助式视力检测仪器, 有助于全民普及检测并关注自身视力, 从而对缓解我国目前严重的视力问题具有重大意义。

电子视力检测仪自助仪器设计


　　自助式视力检测仪器是以单人独自检测自身视力情况为主要应用目的, 利用可调控的硬件器件、模块进行搭建并结合可设计的软件程序制作的系统平台。硬件采用高性价比的STM32F103RCT6型单片机, 在满足系统基本控制要求的同时还能预留一定的扩展功能的接口, 以备功能后续开发和完善[1,2]。软件采用C语言编制, 全部程序在单片机支持控制下研发完成。显示部分采用彩色液晶 (LCD) 生成效果展示, 主要功能检测视力部分以国际标准对数视力表GB 11533-2011“E”字表为图标, 图标共14行, 每屏随机显示一行中的一个, 视力检测距离为5 m[3]。该仪器避免了人为机械记忆视力表的现象发生, 检测操作简单, 被检测者只需选择按键就能获得视力检测结果, 同时, 仪器体积小, 制作精密, 制作成本低, 使用范围广。

　　1 自助式视力检测仪器原理及总体设计

　　电子视力检测仪即被检测者能够在独自一人的情况下完成视力检测。所以, 自助式视力测试仪器的实现原理就是通过运用一系列电子器件模块设计搭建一个智能化的电子产品, 将传统的视力检测方案中的医疗人员取而代之。因此, 本设计并没有改变传统的视力检测视力的医学原理, 而是在测试形式方案上发展提供了新型设计。

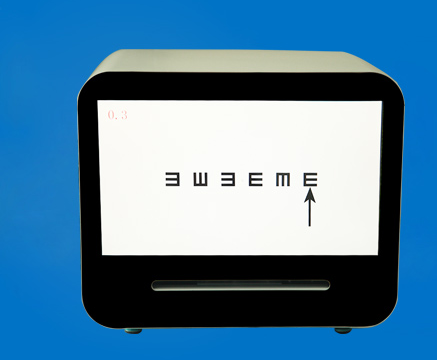

　　现以该电子视力检测仪仪器中远近视视力度数检测功能板块为例, 把一整版国际标准对数视力表GB 11533-2011“E”字符按大小有规律进行拆解, 并逐一在液晶屏幕上给出显示。屏幕上的“E”字符大小根据国标按测试距离进行计算, 每屏随机显示一行中的一个, 以人机交互的模式模拟真实测试环境完成对视力情况的检测。



电子视力检测仪自助仪器设计


　　基于这一目标的探讨论述, 随即则提出如下研究工作内容。首先, 要求仪器能维持自身工作系统的稳定性, 包括对自我工作状态、性能的检测;其次, 在中央处理器的调控处理下, 系统具有按键控制输入以及显示输出功能;最后, 若系统长期没有反应或者因为不可知情况而崩溃, 可以通过键入调整快速恢复或者能自动结束并退出。
