自助式电子视力检测仪器原理及总体设计

    自助式电子视力检测仪器原理及总体设计


    视力是指视觉系统对影像的分辨能力，我国利用国际视 力表和标准对数视力表的检测方法对视力进行测试。但传统 的视力检测方法在使用时并不方便，而当前市场上的视力检 测仪器价格昂贵、操作复杂也不利于视力检测的顺利实现。 因此，设计一款价格低廉、操作方便的自助式电子视力检测仪器， 有助于全民普及检测并关注自身视力，从而对缓解我国目前 严重的视力问题具有重大意义。

自助式电子视力检测仪器原理及总体设计


    自助式电子视力检测仪器是以单人独自检测自身视力情况为 主要应用目的，利用可调控的硬件器件、模块进行搭建并结合 可设计的软件程序制作的系统平台。硬件采用高性价比的 STM32F103RCT6 型单片机，在满足系统基本控制要求的同时 还能预留一定的扩展功能的接口，以备功能后续开发和完善 [|-2]。软件采用C语言编制，全部程序在单片机支持控制 下研发完成。显示部分采用彩色液晶（LCD)生成效果展示， 主要功能检测视力部分以国际标准对数视力表GB 11533?2011 “E”字表为图标，图 标 共 14行 ，每屏随机显示一行中的 一个，视力检测距离为5 m[3]。该仪器避免了人为机械记忆 视力表的现象发生，检测操作简单，被检测者只需选择按键就 能获得视力检测结果，同时，仪器体积小，制作精密，制作成本 低 ，使用范围广。

    自助式电子视力检测仪器原理及总体设计


    自助式，即被检测者能够在独自一人的情况下完成视力 检测。所以，自助式视力测试仪器的实现原理就是通过运用 一系列电子器件模块设计搭建一个智能化的电子产品，将传 统的视力检测方案中的医疗人员取而代之。因此，本设计并 没有改变传统的视力检测视力的医学原理，而是在测试形式 方案上发展提供了新型设计。

自助式电子视力检测仪器原理及总体设计

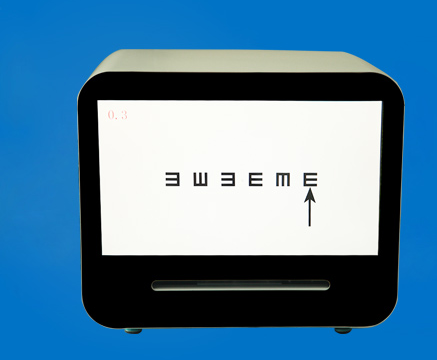

    现以该仪器中远近视视力度数检测功能板块为例，把一 整版国际标准对数视力表GB 11533-2011 “E”字符按大小有 规律进行拆解，并逐一在液晶屏幕上给出显示。屏幕上的 “E”字符大小根据国标按测试距离进行计算，每屏随机显示一行中的一个，以人机交互的模式模拟真实测试环境完成对 视力情况的检测。

    基于这一目标的探讨论述，随即则提出如下研究]容。首先，要求仪器能维持自身工作系统的稳定性，包I 我工作状态、性能的检测;其次，在中央处理器的调控处 系统具有按键控制输入以及显示输出功能;最后，若系I 没有反应或者因为不可知情况而崩溃，可以通过键入ij 速恢复或者能自动结束并退出。
