　　1.一种全自动电子视力检测仪，包括数据处理装置、显示装置，数据处理装置内部设有视标库，所述显示装置与数据处理装置连接，数据处理装置随机从视标库中提取视标并送到显示装置上显示，所述其特征在于：所述检测仪还设有无线发射单元和无线接收单元，所述无线发射单元上设有与视标库中视标相匹配的方向键，在某一方向键按下时，所述无线发射单元将该方向键的信息以无线信号的方式发射出去，所述无线接收单元与数据处理装置连接，所述无线接收单元与数据处理装置通过USB连接，所述无线接收单元接收所述无线发射单元发出的无线信号并送至数据处理装置，所述数据处理装置内部还设有比较器，所述比较器将对所显示的视标和接收到的方向键的信息进行比较，并输出比较结果。

电子视力检测仪输出装置与数据处理装置连接


　　2.根据权利要求1所述的全自动电子视力检测仪，其特征在于：所述数据处理装置中还设有检查者信息存储器。

　　3.根据权利要求1所述的全自动电子视力检测仪，其特征在于：所述检测仪设有打印输出装置与数据处理装置连接。

　　4.根据权利要求1所述的全自动电子视力检测仪，其特征在于：所述无线发射单元由无线专用发射集成芯片SC6121为核心构成，所述无线接收单元以微处理器ATmega48为核心，通过无线信号接收头SH0038接收无线信号，并将该信号送入微处理器ATmega48解码，微处理器ATmega48将解码后的信号他通过转换芯片PL2303转换成USB格式后送入数据处理装置中。

　　说明书

　　全自动电子视力检测仪

　　技术领域

　　本实用新型涉及一种视力检测仪，具体涉及一种全自动电子视力检测仪。

　　背景技术

　　最传统和常见的视力检测设备有灯箱视力表、视力投影仪、综合验光仪，这些传统的视力检测设备，其弊端是：一、视力表中的视标及其排列方式都是固定的，普通人经过短时间的观察，即可将视标及其排列方式记下，存在作弊的可能性；二、需要医护人员在一旁使用指示棒指点视标，被检者把所看到的视标开口方向反馈给医护人员，再经过医务人员比较判断，最终得出被检者视力值，这给医护人员带来了不小的工作量，在检测过程中也难免会出错，甚至为了尽快完成任务，少测几个视标应付了事，医护人员对检测视力评判标准的差异，也给检测结果的准确性带来了一定的影响。为了解决上述弊端，随后出现了视标及其排列方式不固定的视力检测仪，基本的方式有两种，一种是在灯箱视力表中设置多张不同的视力表以及视力表更换机构，随时调换视力表，可大大增加记忆的难度，降低了作弊的可能性；另一种是通过计算机或单片机等数据处理装置随机从内部视标库中选出视标，显示在显示装置上，再由医护人员在一旁配合比较判断，最终得出被检者视力值。上述视力检测装置虽然可以降低作弊的可能性，但无一例外，仍都需要医务人员的参与才能完成视力检测的过程，现场医务人员的因素对检测结果的影响，以及对医护人员工作量的减轻的仍无改善。

　　发明内容

　　针对现有技术存在的不足，本实用新型的目的在于提供一种可避免医务人员的因素对检测结果的影响、减轻医护人员的工作量、可由检测者本人单人完成视力检测的全自动电子视力检测仪。

　　为实现上述目的，本实用新型提供了如下技术方案：一种全自动电子视力检测仪，包括数据处理装置、显示装置，数据处理装置内部设有视标库，所述显示装置与数据处理装置连接，数据处理装置随机从视标库中提取视标并送到显示装置上显示，所述其特征在于：所述检测仪还设有无线发射单元和无线接收单元，所述无线发射单元上设有与视标库中视标相匹配的方向键，在某一方向键按下时，所述无线发射单元将该方向键的信息以无线信号的方式发射出去，所述无线接收单元与数据处理装置连接，所述无线接收单元与数据处理装置通过USB连接，所述无线接收单元接收所述无线发射单元发出的无线信号并送至数据处理装置，所述数据处理装置内部还设有比较器，所述比较器将对所显示的视标和接收到的方向键的信息进行比较，并输出比较结果。

　　通过采用上述技术方案，由于设置了无线发射单元和无线接收单元，所述无线发射单元上设有与视标库中视标相匹配的方向键，通过按压无线发射单元上与自认为的当前视标方向相对应的方向键向无线接收单元发射无线信号，无线接收单元接收该无线信号后送入数据处理装置，经过内部比较器判断，检测者即可知道自己是否正确，因此检测时无需他人协助，实现了可单人自我检测，同时避免了人为因素对检测结果的影响、减轻医护人员的工作量；且无线信号可全方位接收，收发可靠，使用非常方便。

　　下面结合附图对本实用新型做进一步描述。

　　附图说明

　　图1为本实用新型具体实施例系统结构图；

　　图2为本实用新型无线发射单元电原理图；

　　图3为本实用新型无线接收单元电原理图。

　　具体实施方式

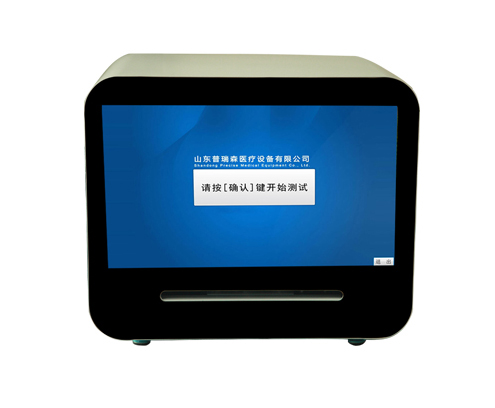

　　如图1所示，本实用新型公开的全自动电子视力检测仪，包括数据处理装置1、显示装置2、无线发射单元3和无线接收单元4，数据处理装置1可以是PC机或者是手提电脑，本具体实施例中数据处理装置1选用手提电脑，方便移动，在手提电脑内部设置视标库，所述显示装置2优选独立设置的显示器，选用足够大的显示面积，显示器与数据处理装置1即手提电脑连接及作为检测表显示器和人机对话界面，数据处理装置1随机从视标库中提取视标并送到显示装置2上显示。如图2所示，所述无线发射单元3由无线专用发射集成芯片U1  SC6121为核心构成，所述无线接收单元4以微处理器U2  ATmega48为核心，通过无线信号接收头SH0038接收无线信号，并将该信号送入微处理器ATmega48解码，微处理器U2  ATmega48将解码后的信号他通过转换芯片U3  PL2303转换成USB格式后送入数据处理装置1中。如图3所示，所述无线发射单元3由无线专用发射集成芯片U1  SC6121为核心构成，无线接收单元4采用以微处理器U2  ATmega48为核心，无线接收单元4电路较为简单，性能可靠。所述无线发射单元3上设有与视标库中视标相匹配的方向键，为了适应招飞视标，本具体实施例中无线发射单元3上设有8个方向键。所述视标库可以由数据处理装置1即手提电脑中的存储器承担，存储器中存储了LogMar视标库、国家标准视标库、招飞视标库、儿童视标库和对比度视标库中的一种或多种。所述比较器可以由硬件电路构成，本具体实施例中通过内部程序实现对信息进行比较。为了便于查阅，所述数据处理装置1中还设有检查者信息存储器用以储存测试结果，存储内容包括：姓名、性别、年龄、检查时间、检查项目、检查医生和检查结果等。检查者信息存储器可以外接或利用数据处理装置1内部存储器。此外，所述检测仪还设有打印输出装置与数据处理装置1连接，以方便对检测结果进行输出。


电子视力检测仪输出装置与数据处理装置连接　　

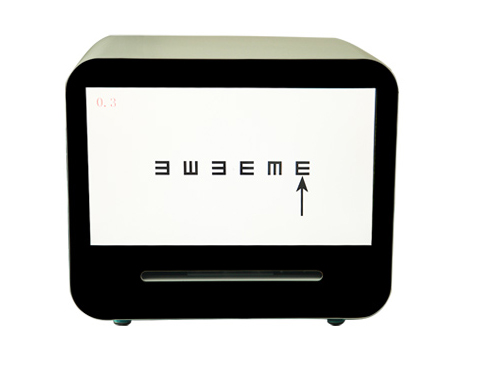

      检测时，数据处理装置1通过内部控制随机产生一个或一组视标（视标库可选），检查者根据显示的视标，检查者按下无线发射单元3上自认为表示与视标一致方向的键，所述无线发射单元3将该方向键的信息以无线信号的方式发射出去，所述无线接收单元4与数据处理装置1连接，所述无线接收单元4接收所述无线发射单元3发出的无线信号并送至数据处理装置1，所述数据处理装置1内部还设有比较器，所述比较器将对所显示的视标和接收到的方向键的信息进行比较，并输出比较结果，同时将结果存入检查者信息存储器。
